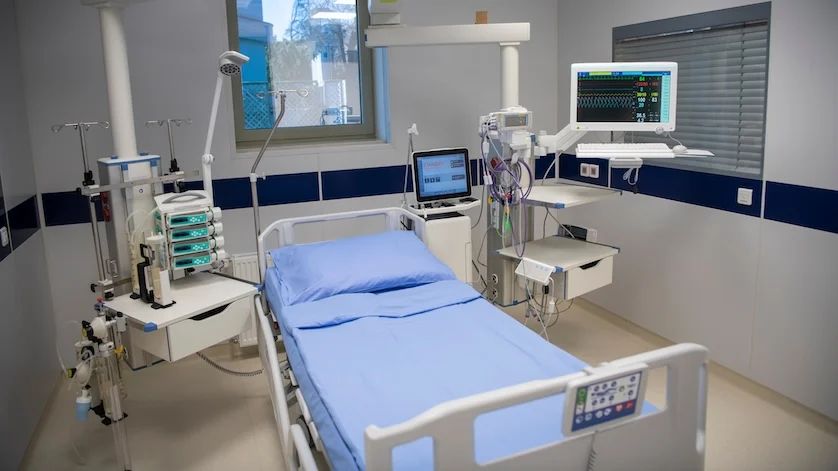

Les lits d’hôpital équipés de systèmes de pesée intégrés deviennent un élément clé du suivi des patients. En intégrant directement des capteurs de force pour lits d’hôpital dans la structure du lit, les équipes soignantes peuvent suivre l’évolution du poids, la balance hydrique et certains paramètres cliniques sans déplacer le patient sur une balance autonome. Résultat : plus de sécurité, plus de confort et un gain de temps significatif pour les infirmiers et aides-soignants.
Les lits « intelligents » combinent plusieurs capteurs : détection de présence, analyse des mouvements, surveillance de situations potentiellement critiques. Lorsque la pesée continue est ajoutée à cet écosystème, les lits d’hôpital et les berceaux de néonatologie deviennent une vraie station de surveillance de l’unité médicale.
Pourquoi intégrer un système de pesée dans les lits d’hôpital ?

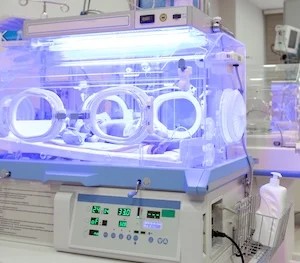

Les balances de précision intégrées aux lits des unités néonatales de soins intensifs facilitent le suivi du poids des prématurés.
Pour les patients non ambulatoires, la pesée fait partie du suivi de base. En néonatologie, des balances de haute précision intégrées dans les incubateurs ou berceaux permettent de vérifier, à chaque prise, si un bébé prématuré prend ou perd du poids. Au bloc opératoire et en salle de réveil, les lits avec modules de pesée intégrés aident à ajuster les posologies de médicaments ou d’anesthésiques et à suivre l’équilibre des entrées et sorties de fluides.
Chez les adultes obèses ou à mobilité réduite, les transferts vers une balance au sol prennent du temps, mobilisent plusieurs soignants et peuvent être perçus comme intrusifs ou humiliants. Les lits d’hôpital avec cellules de charge intégrées évitent ces manipulations répétées. Les établissements gagnent ainsi en efficacité, réduisent les risques de chute et préservent la dignité du patient.
C’est pourquoi de nombreux hôpitaux, cliniques, EHPAD et maisons de retraite investissent dans des lits intelligents dotés de capteurs de force pour lits d’hôpital**.
Comment choisir les capteurs de force pour les lits d’hôpital ?
Le cœur du système de pesée, ce sont les capteurs de force. Bien choisir les capteurs de force pour lits d’hôpital garantit des mesures fiables, durables et conformes aux exigences médicales.
- Étendue de mesure
– Pour un lit d’adulte standard, on utilise généralement des capteurs de force d’environ 0…250 kg.
– Pour un berceau de soins intensifs néonataux, des étendues de 0…3 kg permettent de détecter des variations de poids de quelques dizaines de grammes.
– Pour les lits bariatriques, les capteur de force doivent atteindre jusqu’à 500 kg environ.
- Capacité de surcharge
Dans la pratique, le lit subit des efforts dynamiques : patient qui se redresse, soignant qui s’appuie, accessoires ajoutés ou retirés. Une capacité de surcharge de l’ordre de 120 à 150 % de la charge nominale permet d’absorber ces sollicitations sans endommager le capteur.
- Précision
Pour être cliniquement exploitable, la balance intégrée doit tenir une précision globale d’environ 0,1 à 0,2 kg. Il est donc recommandé de choisir des capteurs de force à haute précision, typiquement ±0,2 % de la charge nominale.
- Conception mécanique
Les capteurs doivent supporter des forces dynamiques et s’intégrer facilement dans la cinématique du lit (dossiers et jambiers relevables, inclinaisons, etc.). Les capteurs de flexion en acier inox, dotés d’un soufflet soudé et d’un indice de protection élevé, s’adaptent particulièrement bien à ces conditions.
- Robustesse et hygiène
Les lits sont utilisés en continu et régulièrement désinfectés avec des produits agressifs. Les capteurs de force pour lits d’hôpital doivent donc disposer d’un corps inox, d’un scellement hermétique et d’une électronique protégée contre l’humidité et les nettoyants.
Où installer les capteurs de force dans un lit d’hôpital intelligent ?

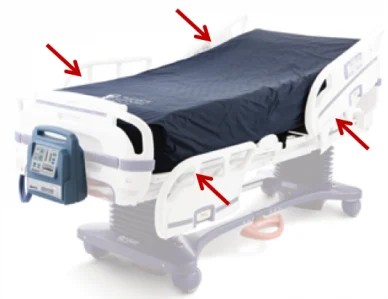

La plupart des lits d’hôpital high‑tech intègrent quatre capteurs de force, un à chaque coin.
La plupart des lits intelligents utilisent quatre capteurs de force pour lits d’hôpital, un à chaque coin du châssis. Le concept d’installation exact dépend de la géométrie du lit et des fonctions recherchées.
– Si les capteurs sont montés entre chaque roue et le châssis, on utilise souvent des capteurs de flexion compacts comme les modèles F3203 ou F3833, en acier inox, adaptés aux charges jusqu’à 500 kg et aux applications de pesage industriel.
– Si l’on installe le capteur entre le cadre inférieur et le cadre supérieur, on privilégie alors des capteurs plans ou des capteurs de flexion très plats.
Le nombre exact de capteurs et leur positionnement dépendent de la taille du lit, du nombre de sections et de leurs mouvements. L’objectif est que la totalité des forces transmises par le patient et le matelas soit correctement reprise par les capteurs de force, même lorsque le lit est incliné.
Une boîte de jonction, comme la B6578 de WIKA, regroupe les signaux mV/V de plusieurs capteurs de force.
Elle calcule ensuite le poids total obtenu grâce à ces signaux combinés. On l’installe généralement sous le lit ou dans un compartiment technique. Elle peut aussi être intégrée derrière le panneau d’affichage, car elle ne mesure pas directement la force.
En ajoutant un microcontrôleur dans le panneau de commande, il devient possible d’aller au-delà de la simple indication de poids :
- alarmes de risque de chute si le patient est trop proche d’un bord,
- alertes de sortie de lit,
- suivi de tendance du poids et de la balance hydrique.
WIKA, partenaire des OEM pour les systèmes de pesée des lits d’hôpital
Chaque fabricant de lits médicalisés ou de balances hospitalières doit gérer ses propres contraintes : mesure, encombrement, interfaces, coûts et normes. De nombreux OEM collaborent donc avec WIKA pour créer des systèmes de capteurs de force parfaitement adaptés à leurs designs.
WIKA propose notamment :
- Une gamme complète de capteurs de flexion et autres capteurs de force pour la technologie de pesage
- Des modèles standard comme les F3203 et F3833, ainsi que des variantes personnalisées pour des lits spécifiques
- Des conseils d’experts sur le positionnement des capteurs, la conception des kits de montage et l’intégration de la boîte de jonction dans l’électronique du lit
- Une qualité industrielle reconnue, garante d’une stabilité à long terme et d’un faible coût total de possession
En combinant capteurs robustes, accessoires de pesage et notre expertise application, WIKA aide les fabricants à développer des lits d’hôpital et berceaux de néonatologie plus sûrs, plus ergonomiques et plus compétitifs.
Pour en savoir plus sur les capteurs de force pour lits d’hôpital et les solutions de pesage médical, il suffit de contacter les équipes WIKA ou de consulter les pages dédiées à la technologie de pesage.
FAQ – Capteurs de force pour lits d’hôpital
1. Quels sont les avantages d’un lit d’hôpital avec capteurs de force intégrés ?
Un lit doté de capteurs de force permet de peser le patient sans transfert, à tout moment. Cette solution améliore la sécurité en réduisant le risque de chute et limite la pénibilité pour le personnel. Elle offre aussi un suivi précis du poids et de la balance hydrique, utile en réanimation et en néonatologie.
2. Combien de capteurs de force utilise-t-on généralement par lit ?
La configuration la plus courante est un système à quatre capteurs de force pour lits d’hôpital, une à chaque coin. Cette disposition répartit correctement les charges, garantit une mesure stable et maintient une précision fiable, même lorsque le patient n’est pas parfaitement centré.
3. Quel niveau de précision faut-il viser pour un lit médicalisé pesant ?
Pour la plupart des usages hospitaliers, une précision globale de l’ordre de 0,1 à 0,2 kg est suffisante. Pour atteindre cet objectif, choisissez des capteurs de force à haute précision et soignez la conception mécanique, l’électronique de sommation ainsi que l’étalonnage du système complet.
4. Peut-on rétrofiter des lits existants avec des capteurs de force ?
Dans de nombreux cas, on peut équiper des lits existants de capteurs de force pour lits d’hôpital, à condition que le châssis dispose de points de fixation adaptés. Les capteurs de flexion WIKA et leurs kits de montage offrent une grande flexibilité pour des projets de retrofit.
