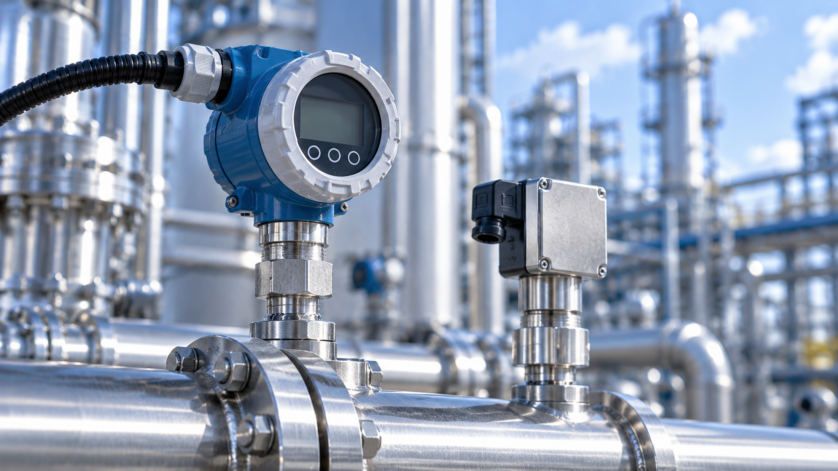

Le pressostat est un dispositif essentiel dans de nombreux systèmes industriels et d’automatisation. Il permet de surveiller la pression d’un liquide ou d’un gaz et de déclencher une action lorsque celle-ci atteint une valeur prédéfinie.
Utilisé notamment pour contrôler des pompes, des vannes ou des systèmes de surpression, le pressostat contribue à maintenir la pression dans une plage définie et à prévenir les situations de surpression ou de dépression excessive.
Il existe différents types de pressostats, notamment les modèles mécaniques, électroniques et différentiels. Leur choix dépend de l’application, de la plage de pression, du fluide utilisé, des conditions environnementales et du niveau de précision recherché.
Dans cet article, découvrez comment fonctionne un pressostat, quels sont les principaux types de pressostats et dans quelles applications industrielles ils sont utilisés.
Qu’est-ce qu’un pressostat ?
Un pressostat est un instrument destiné à surveiller et contrôler la pression d’un fluide dans un système. Sa fonction principale consiste à déclencher une action, généralement l’ouverture ou la fermeture d’un contact électrique, lorsque la pression atteint un seuil prédéfini.
Cette fonction de commutation permet par exemple de commander l’arrêt d’une pompe, de déclencher une alarme ou d’activer un autre élément du système lorsque la pression dépasse ou descend en dessous d’une valeur définie.
Le pressostat est ainsi particulièrement utile dans les installations où les variations de pression doivent être surveillées automatiquement. Il contribue à la sécurité, à l’efficacité et à la fiabilité des équipements.
Comment fonctionne un pressostat ?
Le fonctionnement d’un pressostat repose sur un principe simple : il surveille en continu la pression d’un fluide dans un système. Lorsqu’une variation critique est détectée, le pressostat active un signal électrique pour initier une action corrective, comme l’arrêt d’une pompe ou l’ouverture d’une soupape.
Étapes principales du fonctionnement d’un pressostat :
- Surveillance : Le pressostat détecte les fluctuations de pression à l’aide de capteurs intégrés ou d’éléments mécaniques.
- Déclenchement : Lorsque la pression dépasse ou tombe en dessous des limites définies, un circuit est activé ou désactivé.
- Régulation : Cette intervention permet de stabiliser la pression dans le système, préservant ainsi les équipements et évitant les dysfonctionnements.
Cette régulation automatique est cruciale dans les environnements où des variations de pression peuvent entraîner des pannes, voire des accidents graves.
Les principaux types de pressostats
Il existe plusieurs types de pressostats, conçus pour répondre à des besoins différents. Les trois grandes catégories sont les pressostats mécaniques, les pressostats électroniques et les pressostats différentiels.
- Pressostats mécaniques
Le pressostat mécanique utilise un élément de mesure mécanique, tel qu’une membrane, un piston ou un tube de Bourdon, pour détecter la pression.
Lorsque la pression atteint le point de commutation défini, le mouvement de l’élément de mesure actionne un contact électrique.
L’un des principaux avantages du pressostat mécanique est qu’il ne nécessite pas d’alimentation électrique supplémentaire pour générer le signal de commutation. Il constitue donc une solution robuste et adaptée à de nombreuses applications industrielles.
Les pressostats mécaniques peuvent notamment être utilisés dans les pompes, les compresseurs, les systèmes hydrauliques et les applications industrielles où un ou plusieurs points de commutation simples sont nécessaires.
- Pressostats électroniques
Le pressostat électronique utilise un capteur de pression électronique pour mesurer la pression et déclencher les fonctions de commutation.
Contrairement à un pressostat mécanique classique, il offre généralement davantage de possibilités de réglage. Selon le modèle, les points de commutation et de réinitialisation peuvent être configurés directement sur l’instrument.
Certains pressostats électroniques disposent également d’un affichage numérique permettant de visualiser la pression mesurée et les paramètres définis. Ils peuvent également fournir un signal de sortie analogique proportionnel à la pression.
Le pressostat électronique est donc particulièrement adapté aux applications nécessitant davantage de précision, de flexibilité ou d’intégration dans des systèmes automatisés.
- Pressostats différentiels
Le pressostat différentiel mesure la différence de pression entre deux points d’un système.
Cette fonction est particulièrement utile lorsqu’il est nécessaire de surveiller une perte de pression ou une différence de pression entre deux zones d’une installation.
Les pressostats différentiels sont notamment utilisés dans les systèmes de ventilation, de filtration, de chauffage, ventilation et climatisation (CVC) et dans différentes installations où la différence entre deux pressions constitue le paramètre à surveiller.
Pressostat mécanique ou électronique : lequel choisir ?
Le choix entre un pressostat mécanique et un pressostat électronique dépend principalement des besoins de l’application.
Le pressostat mécanique est particulièrement adapté lorsque la simplicité, la robustesse et un fonctionnement sans alimentation électrique sont prioritaires. Il peut également être utilisé dans des applications critiques pour la sécurité comme dispositif de sécurité supplémentaire ou redondant.
Le pressostat électronique est davantage orienté vers les applications nécessitant plusieurs points de commutation, une configuration flexible, un affichage local ou un signal de sortie analogique. Il est également adapté aux équipements automatisés et aux systèmes de contrôle dans lesquels les paramètres de commutation peuvent évoluer.
Le choix ne doit donc pas uniquement dépendre du prix ou du type de technologie. Il doit prendre en compte les conditions réelles de fonctionnement et les fonctions nécessaires à l’installation.
Quelles sont les principales applications des pressostats ?
Les applications des pressostats sont nombreuses, car le contrôle de la pression intervient dans de nombreux secteurs industriels.
Chauffage, ventilation, climatisation et réfrigération
Dans les systèmes CVC et de réfrigération, les pressostats permettent notamment de surveiller la pression des fluides et de contribuer au bon fonctionnement des équipements.
Ils peuvent être utilisés pour contrôler les limites de pression et prévenir certaines situations susceptibles d’affecter le fonctionnement du système.
Industrie pétrochimique
Dans l’industrie pétrochimique, les pressostats peuvent surveiller la pression dans les pipelines, les réservoirs et différents équipements de process.
Ils participent ainsi au contrôle des installations et à la surveillance des conditions de fonctionnement.
Traitement de l’eau
Dans les installations de traitement de l’eau, les pressostats sont notamment utilisés sur les pompes et les systèmes de filtration pour surveiller et réguler la pression.
Ils permettent de maintenir les conditions nécessaires au fonctionnement des équipements.
Hydraulique et pneumatique
Les systèmes hydrauliques et pneumatiques utilisent également des pressostats pour contrôler la pression des fluides dans les machines industrielles.
Ils peuvent notamment être intégrés aux équipements de production et aux machines-outils.
Applications automobiles et machines mobiles
Les systèmes hydrauliques et pneumatiques utilisés dans l’industrie automobile et les machines hydrauliques mobiles peuvent également nécessiter un pressostat pour surveiller une pression prédéfinie et déclencher un signal lorsque celle-ci est atteinte.
Comment choisir le bon pressostat ?
Le choix d’un pressostat industriel doit tenir compte des caractéristiques de l’application et des conditions dans lesquelles l’instrument sera utilisé.
1. La plage de pression
Le premier critère est la plage de pression. Le pressostat doit être capable de supporter la pression de fonctionnement de l’application et de couvrir les valeurs nécessaires à la surveillance.
2. La plage de réglage
La plage de réglage ne doit pas être confondue avec la plage de pression.
Elle correspond aux valeurs auxquelles le ou les points de commutation peuvent être réglés. Selon le modèle, cette plage peut être identique à la plage de pression ou ne couvrir qu’une partie de celle-ci.
3. La compatibilité avec le fluide
Les matériaux en contact avec le fluide doivent être compatibles avec celui-ci. Cette caractéristique est particulièrement importante lorsque le pressostat est utilisé avec des fluides agressifs ou corrosifs.
Le choix des matériaux doit donc tenir compte des propriétés du fluide et des conditions du process.
4. Les conditions environnementales
La température, l’humidité et les vibrations peuvent influencer le fonctionnement du pressostat.
Dans les environnements industriels exigeants, il est donc nécessaire de choisir un instrument adapté aux conditions auxquelles il sera réellement exposé.
5. La précision et la répétabilité
Pour les applications nécessitant un contrôle précis de la pression, la précision et la répétabilité du pressostat doivent également être prises en compte.
Les modèles électroniques peuvent notamment être privilégiés lorsque la flexibilité du réglage et la précision du contrôle sont importantes.
6. L’utilisation en zone explosive
Si le pressostat doit être installé dans une zone explosive, il est nécessaire de sélectionner un modèle disposant de la certification adaptée à l’application.
Selon l’installation, un pressostat certifié ATEX, en sécurité intrinsèque (Ex i) ou antidéflagrant (Ex d), peut être utilisé.
Quel rôle joue le pressostat dans la sécurité des installations ?
Le pressostat peut jouer un rôle important dans la surveillance et la sécurité des installations industrielles.
Lorsqu’une pression dépasse ou descend sous une valeur prédéfinie, le changement d’état du contact peut être utilisé pour déclencher une action. Il peut par exemple commander l’arrêt d’une pompe ou transmettre un signal à un système de contrôle.
Dans certaines applications critiques, un pressostat mécanique peut également être utilisé comme dispositif de sécurité redondant. Il reste alors généralement inactif jusqu’à ce que la pression atteigne le seuil critique défini.
Pressostat : un composant clé pour le contrôle de pression
Le pressostat est un élément essentiel de nombreux systèmes industriels. Son rôle ne se limite pas à détecter une variation de pression : il permet de transformer cette variation en une action de commutation adaptée au fonctionnement de l’installation.
Le choix entre un pressostat mécanique, électronique ou différentiel dépend notamment de la pression à surveiller, du fluide, de l’environnement, du niveau de précision recherché et des fonctions nécessaires.
Une sélection adaptée permet ainsi de garantir un contrôle fiable de la pression et de répondre aux exigences spécifiques de chaque application industrielle.
WIKA propose une gamme de pressostats mécaniques et électroniques destinée à différents secteurs et applications de mesure et de contrôle de la pression.
Pour plus d’informations sur les pressostats, leur sélection et leurs applications, consultez les pages dédiées aux solutions de mesure et de contrôle de la pression de WIKA.
FAQ
1. Qu’est-ce qu’un pressostat ?
Un pressostat est un dispositif qui surveille la pression d’un liquide ou d’un gaz et déclenche un contact électrique lorsque la pression atteint une valeur prédéfinie.
2. Comment fonctionne un pressostat ?
Un pressostat détecte la pression du fluide et active ou désactive un contact électrique lorsque celle-ci atteint le seuil de commutation défini. Selon le modèle, le fonctionnement peut être mécanique ou électronique.
3. Quels sont les principaux types de pressostats ?
Les principaux types sont les pressostats mécaniques, électroniques et différentiels. Ils répondent à des besoins différents en matière de mesure, de commutation et de contrôle de la pression.
4. Quelle est la différence entre un pressostat mécanique et un pressostat électronique ?
Le pressostat mécanique utilise un principe de mesure mécanique et ne nécessite pas d’alimentation électrique pour générer son signal de commutation. Le pressostat électronique utilise un capteur électronique et offre généralement davantage de possibilités de réglage et de fonctions.
5. Où utilise-t-on un pressostat ?
Les pressostats sont utilisés dans de nombreux secteurs, notamment les systèmes CVC et de réfrigération, l’industrie pétrochimique, le traitement de l’eau, les systèmes hydrauliques et pneumatiques, les machines-outils et certaines applications automobiles.
6. Comment choisir un pressostat industriel ?
Le choix dépend notamment de la plage de pression, de la plage de réglage, du fluide, des conditions environnementales, de la précision recherchée et, lorsque cela est nécessaire, des exigences liées à une utilisation en zone explosive.
